İç–dış akış analizleri, kapalı geometrilerde (kanal, boru, vana, eşanjör) ve dış ortamda cisim çevresinde gelişen akış davranışını sayısal olarak çözümler. Türbülans rejimi, sınır tabaka, ayrılma/yeniden yapışma ve girdap yapıları detaylı incelenir. RANS (k-ε, k-ω SST), geçiş ve gerektiğinde LES/DES ile zaman-ortalamalı ve transient yaklaşımlar kullanırız. Basınç kaybı, hız–sıcaklık dağılımları, karışma verimi ve akış kaynaklı titreşim birlikte değerlendirilir. Hassas y+ hedefleri ve yerelleştirilmiş mesh ile kritik bölgeler doğru yakalanır. Sonuçlar; kontur/vektör haritaları, çizgisel akış izleri ve metrik iyileştirme karşılaştırmalarıyla raporlanır.
Öne Çıkanlar
- RANS/LES tabanlı doğrulanmış türbülans modellemesi
- Basınç kaybı, karışma verimi, akustik risk analizi
- y+ kontrollü yakın-duvar ağ stratejisi
- Alternatif tasarımların hızlı A/B kıyası
- Görsel zengin raporlama (kontur, streamline)
Kapsam ve Yaklaşımımız
İç–dış akış analizleri, akışkanın kanal, boru, manifold, vana ve ısı değiştirici tüpleri gibi kapalı geometriler içinde (iç akış) ve araç çevresi, bina dış yüzeyleri, hava alma kanalları veya açık ortamda hareket eden cisimlerin etrafında (dış akış) sergilediği davranışı sayısal olarak çözümlemeyi amaçlar. Bu kapsamda Reynolds sayısına bağlı rejim tanımları (laminer, geçiş, türbülanslı), sınır tabaka gelişimi, ayrılma bölgeleri, yeniden yapışma, girdap yapıları, akış yönlendirmesi ve akış kaynaklı titreşim gibi olgular kapsamlı biçimde incelenir.
Çalışmalarımızda RANS tabanlı türbülans modelleri (k-ε, k-ω SST), gerektiğinde geçiş modelleri ve LES/DES sınıfı gelişmiş çözücüler kullanılarak hem zaman ortalamalı hem de zamana bağlı (transient) davranış ortaya konur. İç akışta basınç kaybı, hız ve sıcaklık dağılımları, karışma verimi, kılcal bölgelerdeki hızlanma ve durgunluk cepleri belirlenerek hidrolik ve termal performans aynı çatı altında değerlendirilir. Dış akışta ise sürükleme (Cd) ve kaldırma (Cl) katsayıları, akustik açıdan önemli girdap ayrılmaları, soğutma hava debisi ve kirlenmeye eğilimli durgun yüzeyler haritalanır.
Sayısal ağ (mesh) üretiminde sınır tabaka hassasiyeti için y+ hedefleri, yakın duvar çözünürlüğü ve kritik bölgelerde yerelleştirilmiş ağ kullanılır; çözümler deneysel veriler, literatür korelasyonları veya sahadan gelen işletme ölçümleri ile kalibre edilir. Sonuçlar; kesit alanlarında kontur/vektör haritaları, çizgisel akış izleri, parçacık takip animasyonları ve performans eğrileri şeklinde raporlanır. Mühendislik kararlarını hızlandırmak için alternatif tasarımlar karşılaştırmalı olarak değerlendirilir; geometri değişiklikleri (fillet, kılavuz kanat, akış düzeltici, difüzör profili vb.) iteratif döngülerde test edilerek hedef metriklerde ölçülebilir iyileşme sağlanır.

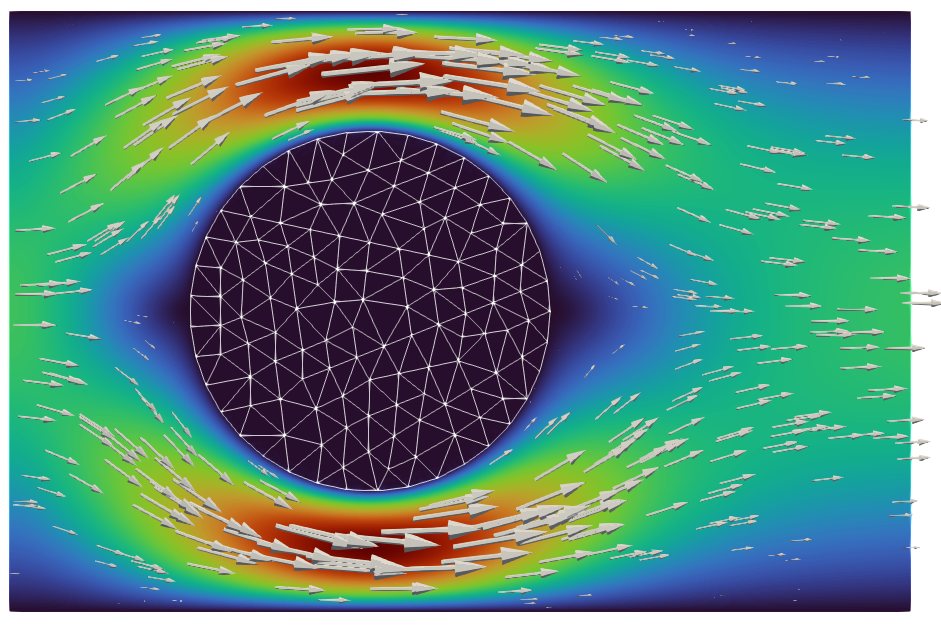

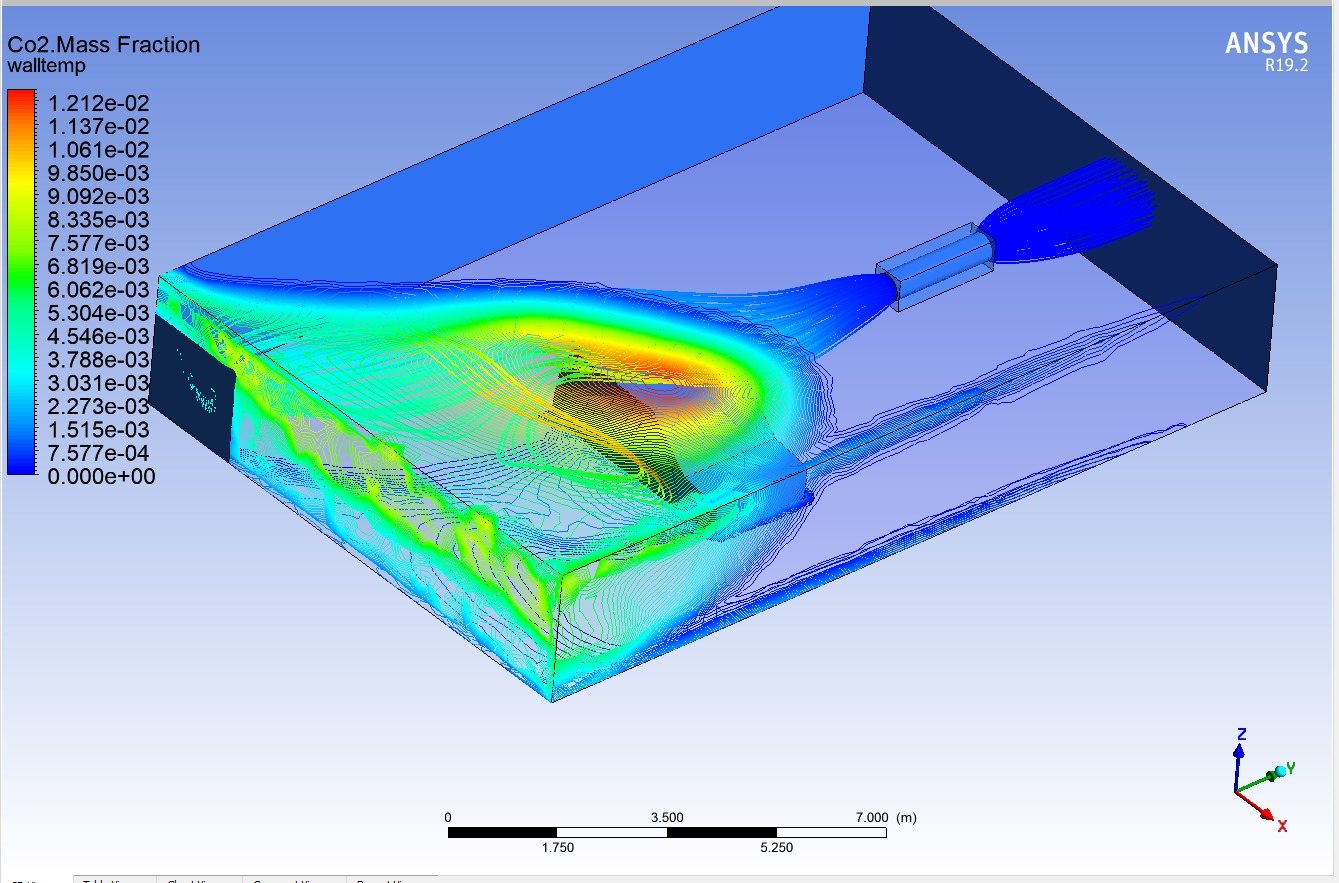

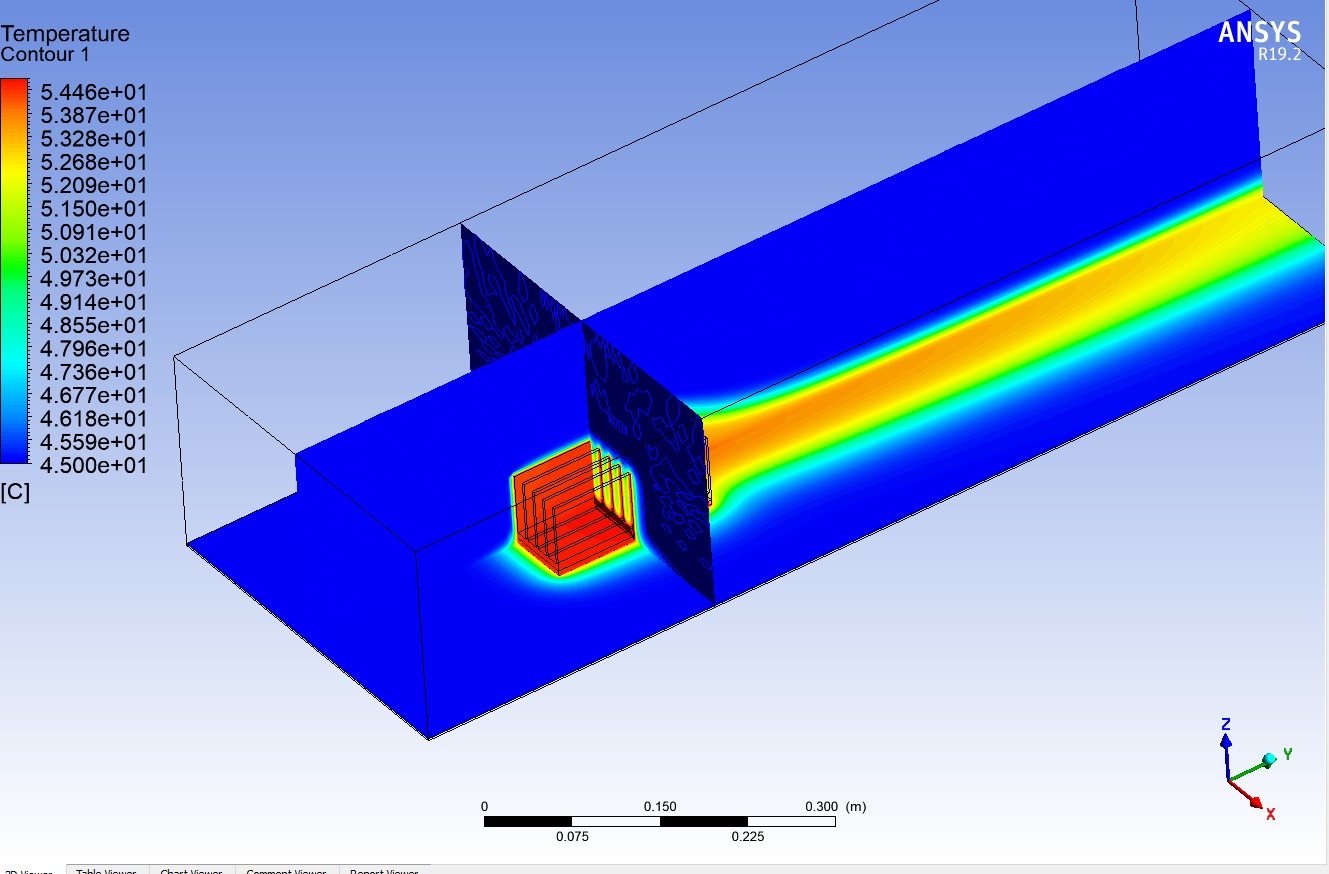

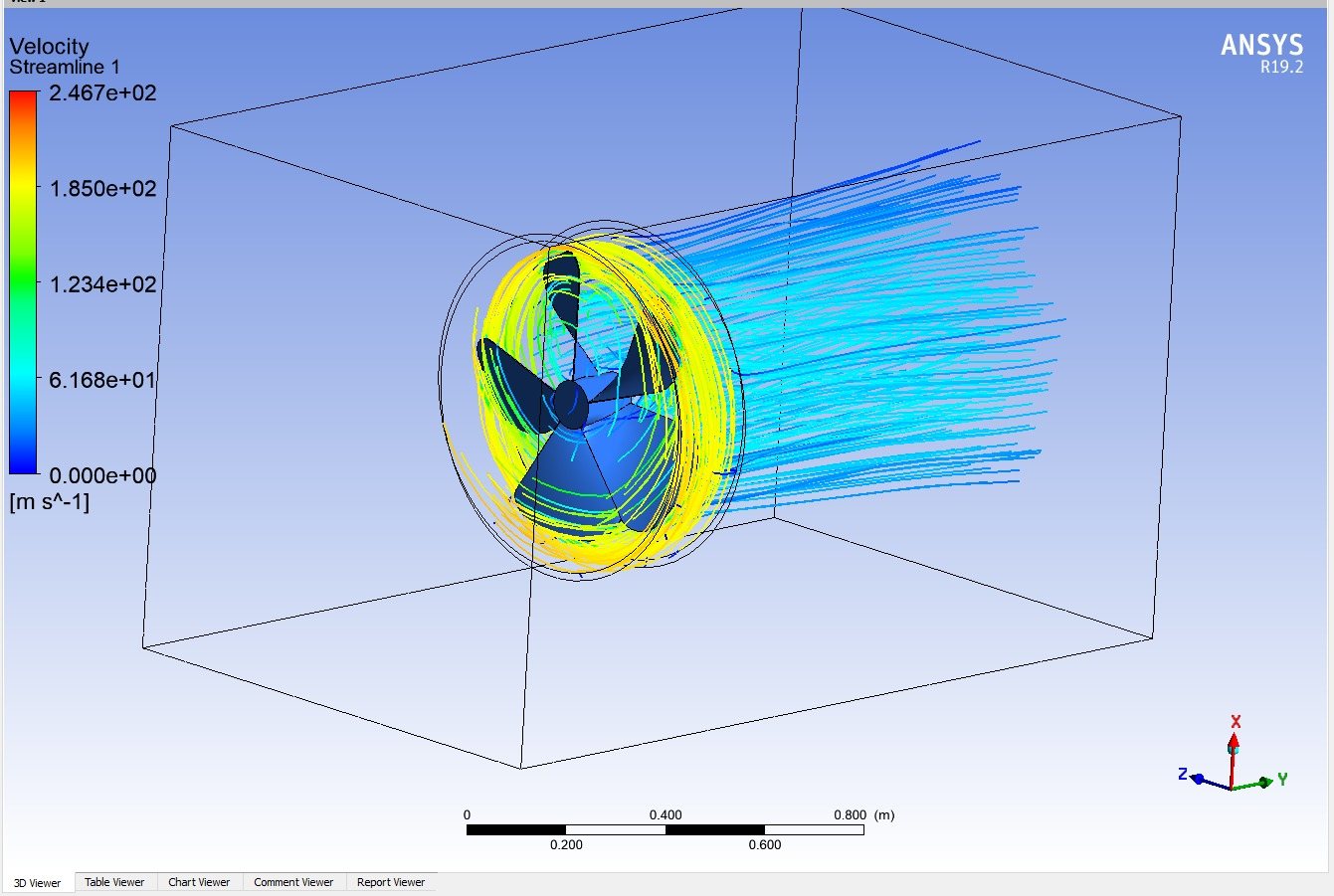

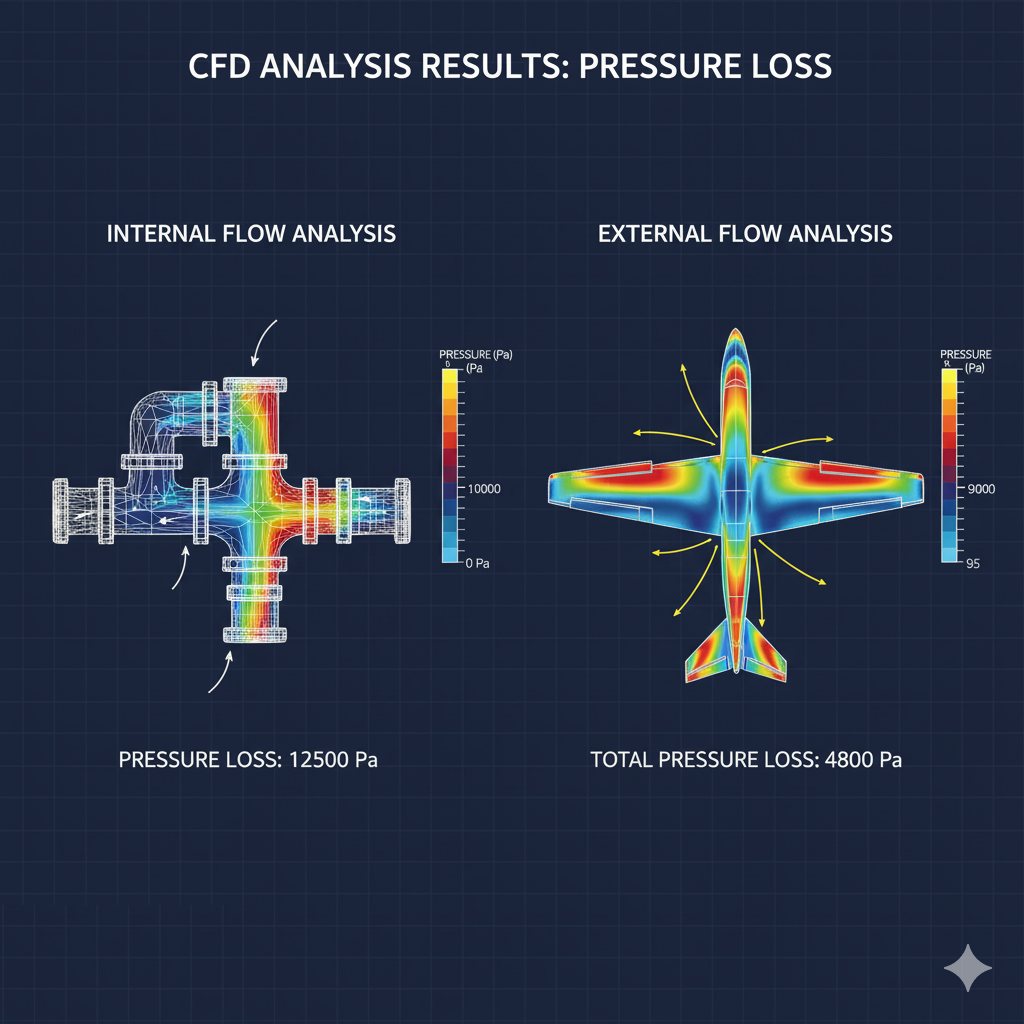

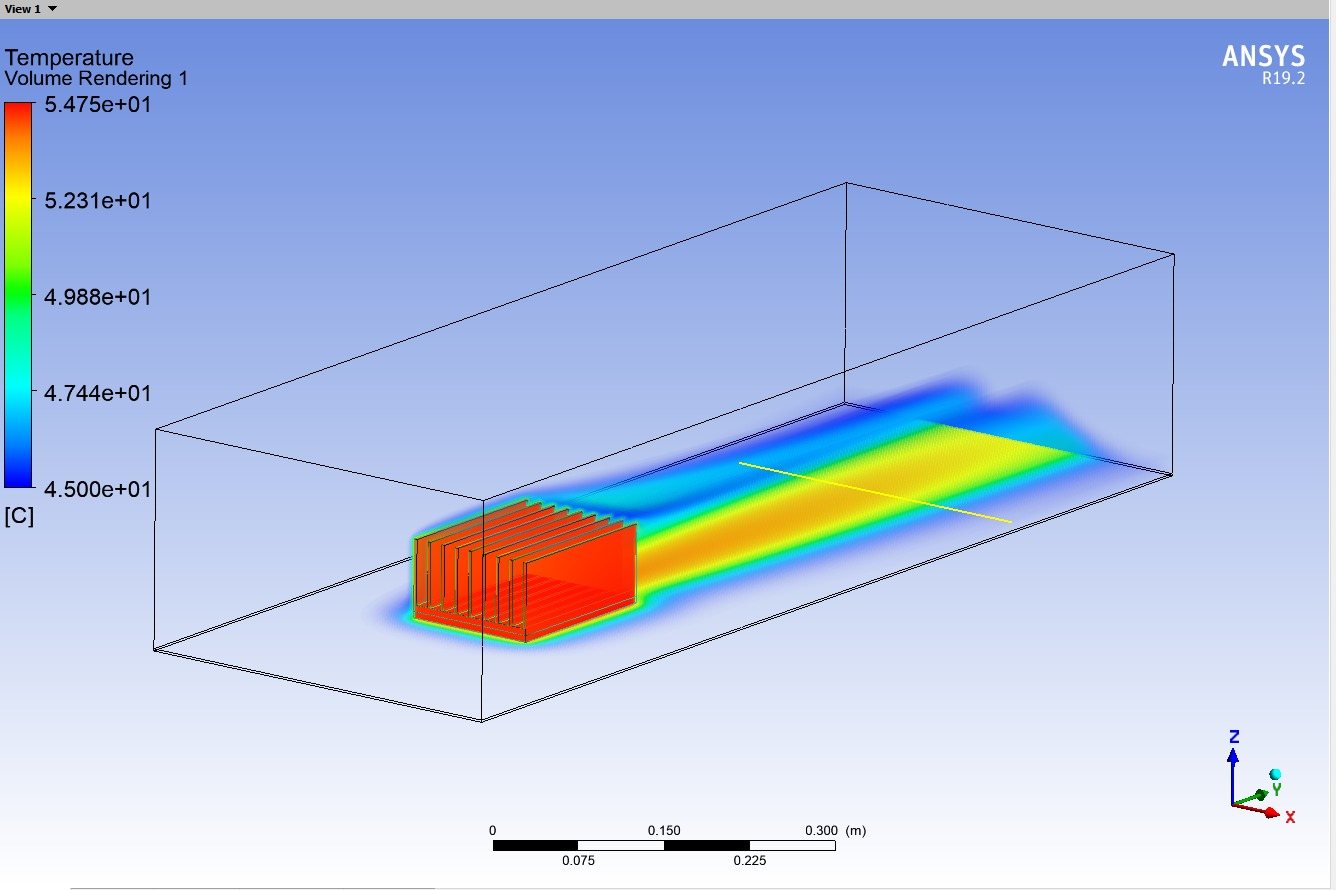

Analiz Görselleri
