Fan ve üfleyicilerde kanat, uç boşluğu, volüt ve difüzör geometrileri; aşağı akıştaki eşanjör/filtre etkileriyle birlikte çözülür. Fan performans eğrileri (Q–Δp–η) modele bağlanarak çalışma noktası ve farklı devir/PWM senaryoları öngörülür. MRF veya kaydırılmış ağ ile döner akışlar yakalanır; aeroakustik göstergelerle gürültü riskleri değerlendirilir. Tasarım önerileri, hedef debi ve ses seviyesini aynı anda karşılamaya yöneliktir.
Öne Çıkanlar
- Q–Δp–η eğrileri ile entegre analiz
- MRF/sliding mesh ile güvenilir döner akış
- Giriş düzgünlüğü ve difüzör tasarımı etkisi
- Aeroakustik göstergeler ve BPF ilişkisi
- Enerji/verim–gürültü optimizasyonu
Kapsam ve Yaklaşımımız
Fan ve üfleyiciler; HVAC, elektronik soğutma, araç soğutma paketleri ve endüstriyel proseslerde akışın sürücüsüdür. Yanlış seçilen bir fan, hedef debi/başın sağlanamaması, gürültü artışı ve yüksek enerji tüketimi anlamına gelir. Fan analizlerimizde, kanat geometrisi ve kanat ucu boşluğu, salyangoz/housing şekli, giriş-çıkış difüzörleri ve aşağı akıştaki kanallar birlikte ele alınır. Fan performans eğrileri (Q–Δp–η) üretici verisiyle ya da sayısal olarak elde edilerek sisteme “interaktif” şekilde bağlanır; böylece çalışma noktası, farklı devir/gerilim ve PWM senaryoları için doğru biçimde tahmin edilir.
CFD modellemesinde döner bölge, kaydırılmış ağ (sliding mesh) veya MRF (Multiple Reference Frame) yaklaşımı kullanılır; girdap yapıları ve ucu kaçak akışı yakın duvar çözünürlüğü ile yakalanır. Aeroakustik tarafta, gürültü kaynak terimleri (ör. Proudman, Curle) ve fan blade passing frequency ilişkileri üzerinden ses düzeyi öngörüleri sunulur. Sistem perspektifinde, girişteki akış düzgünlüğü, döner-durgun bileşen etkileşimi ve arkasındaki ısı değiştirici/filtre basınç kaybı ile fanın etkileşimi incelenir; dengeleyen difüzör, akış düzleştirici petek, akustik kaplama ve kademeli dönüş geçişleri gibi çözüm önerileri sayısal olarak değerlendirilir.
Sonuç raporu; performans eğrileri, verim ısı haritaları, akustik göstergeler ve tasarım önerileriyle birlikte gelir. Böylece hedef debi ve ses seviyesi aynı anda tutturulur, enerji tüketimi minimize edilir.

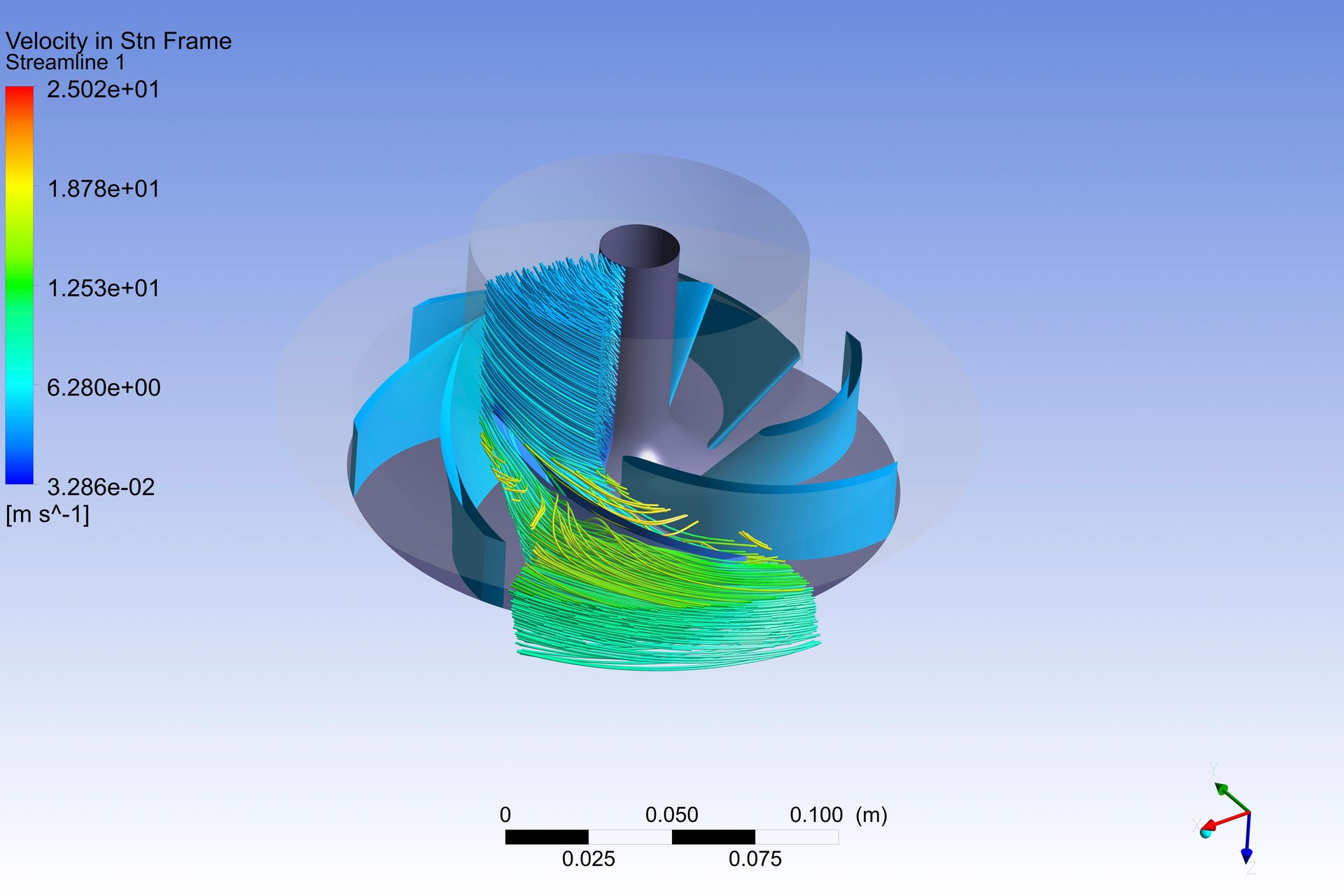

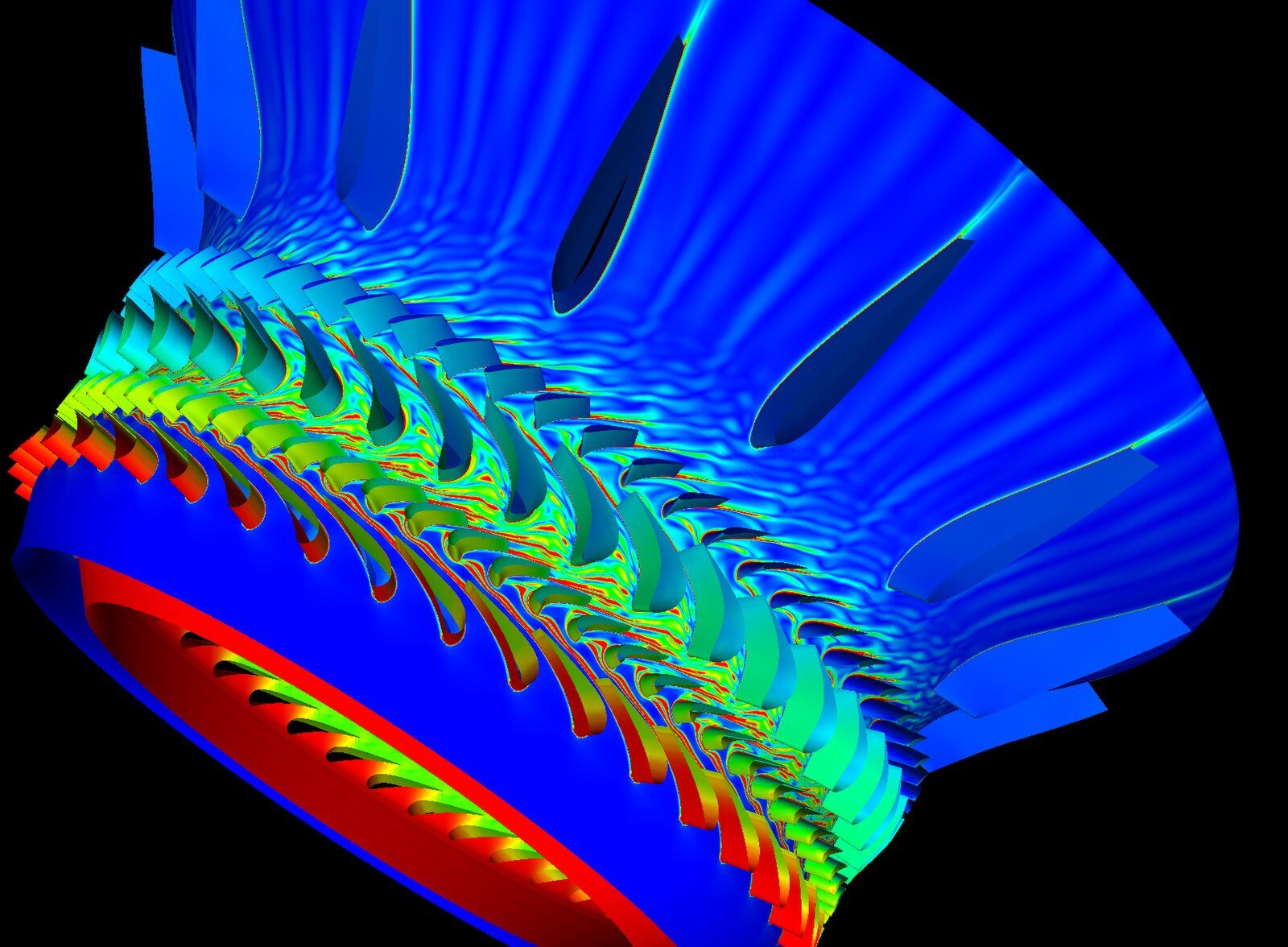

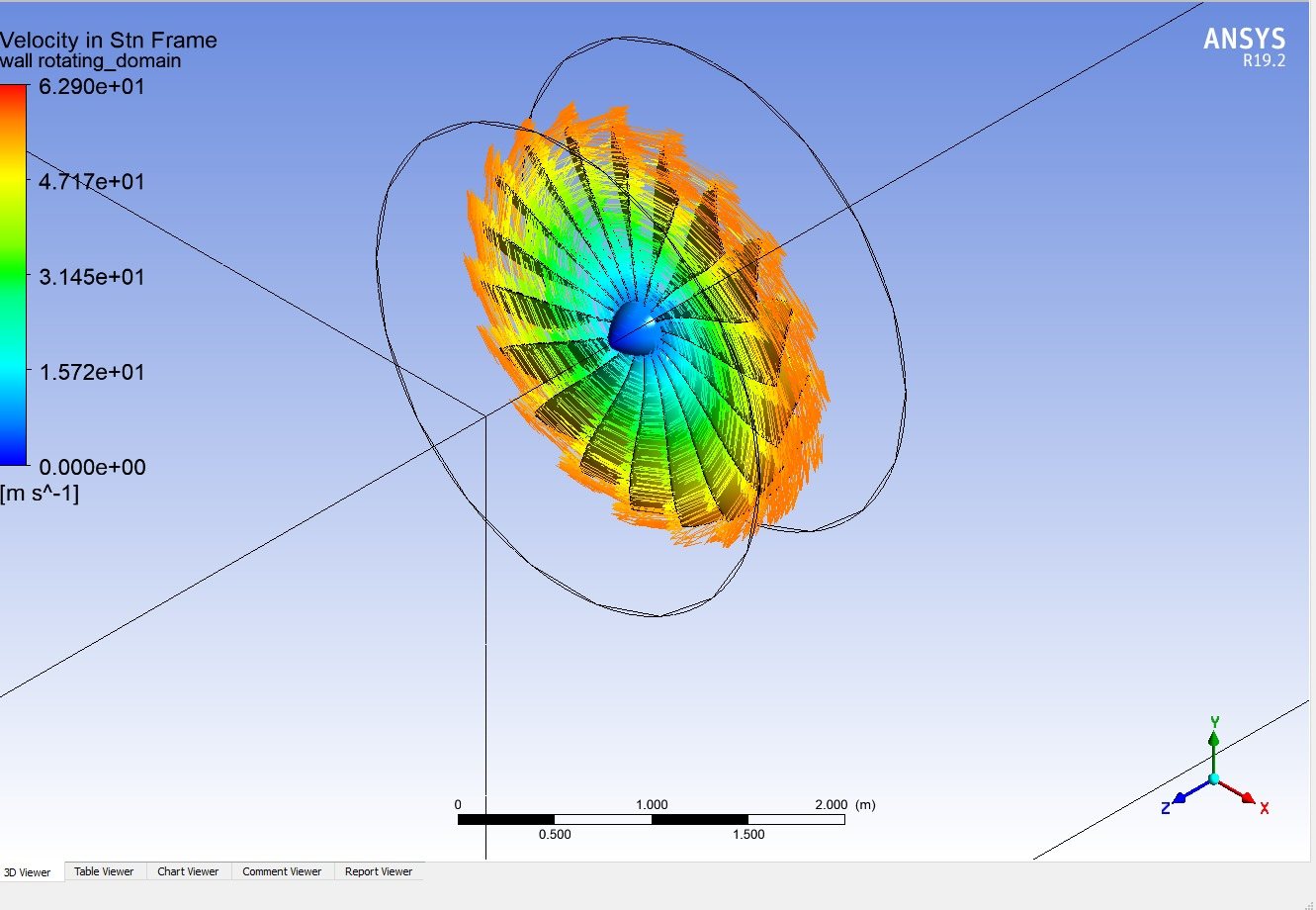

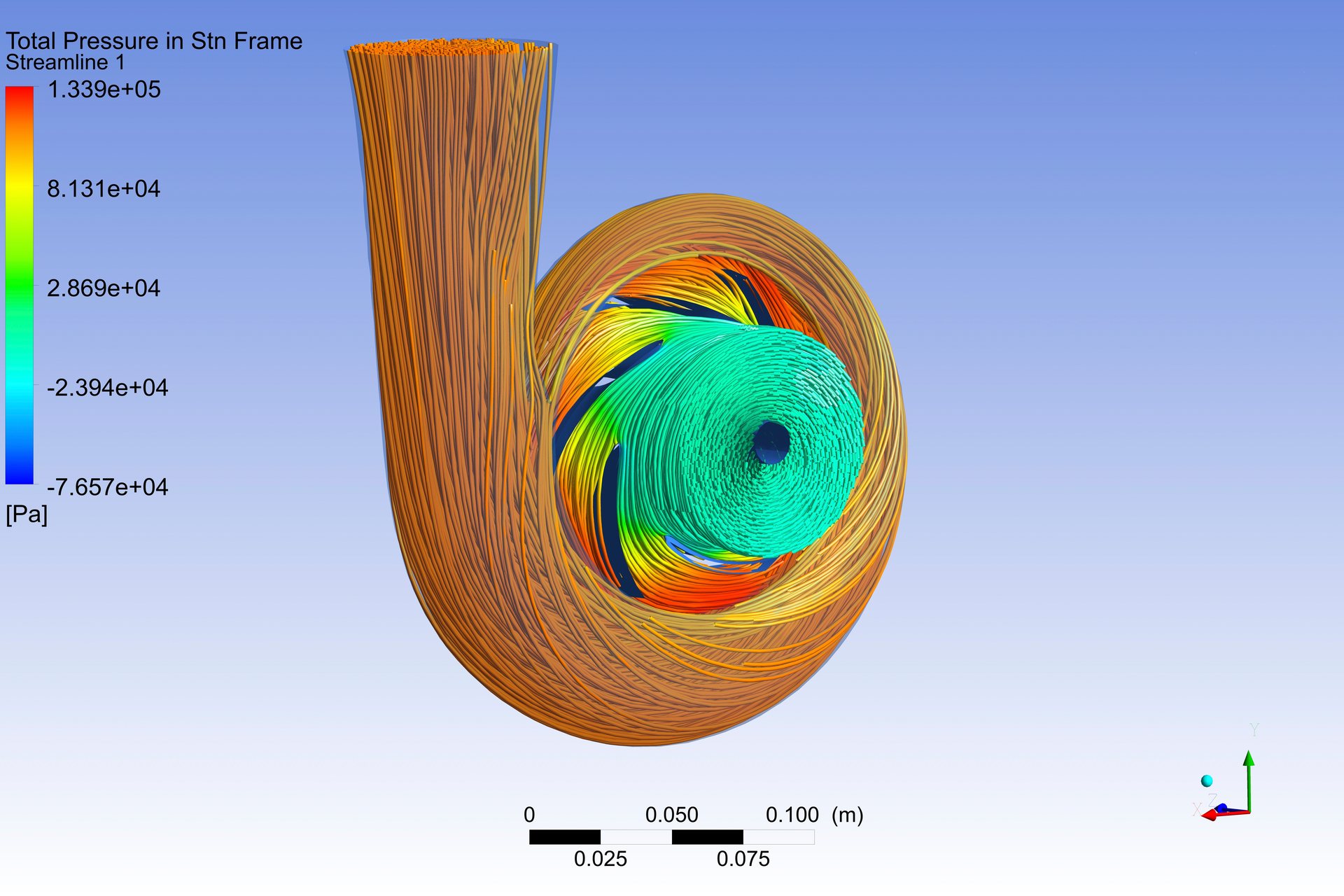

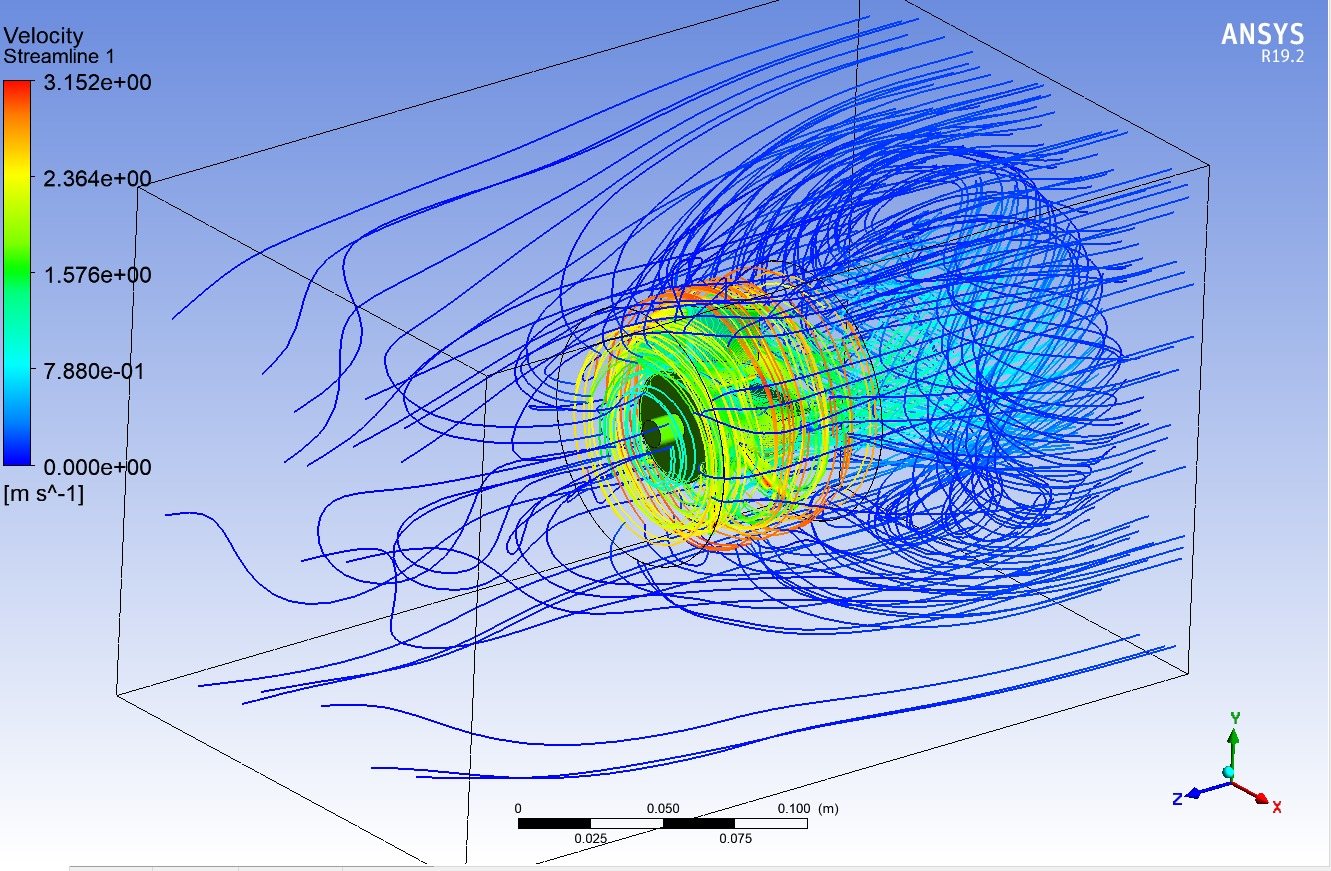

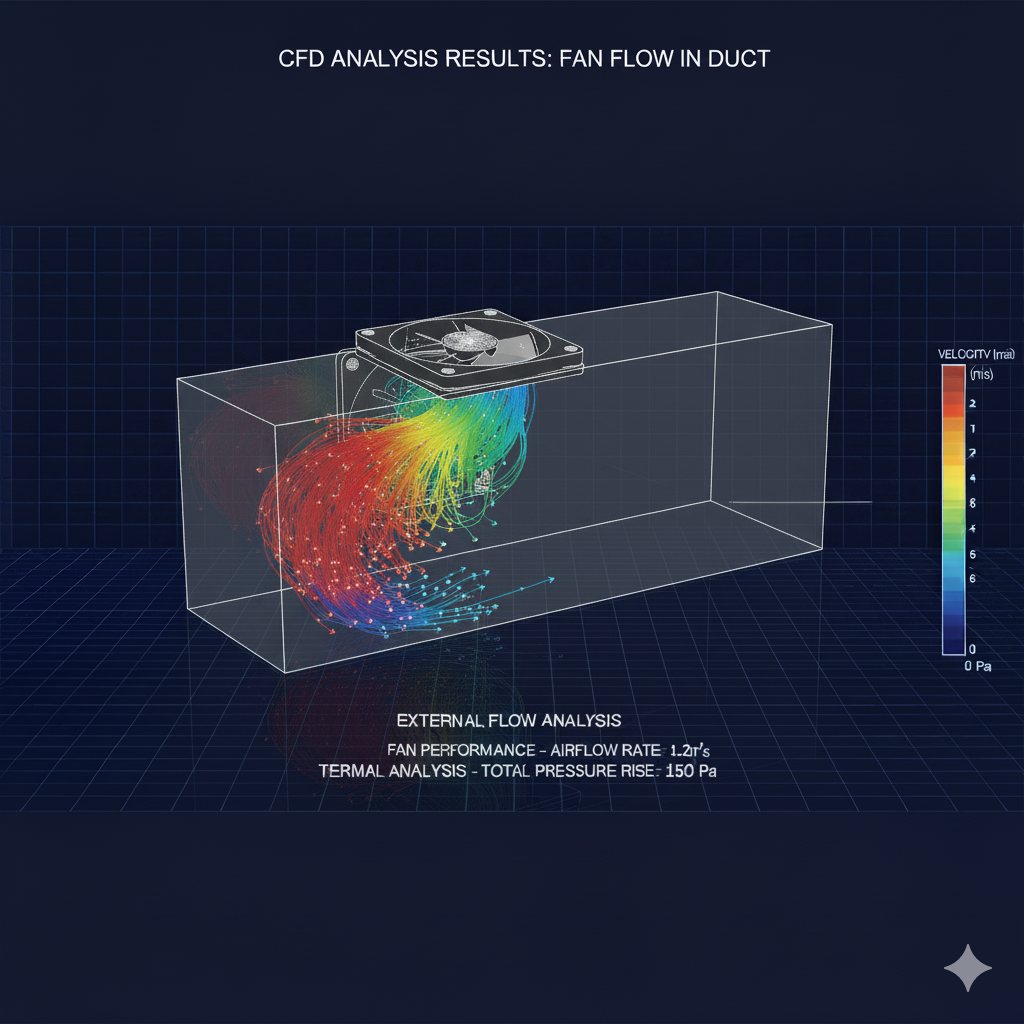

Analiz Görselleri
