LED/LD kaynaklar, sürücü ve optik komponentlerin ısıl yönetimi far performansı ve ömrü için kritiktir. Çip–kılıf–kart termal ağları ve güç haritalarıyla iletim/konveksiyon/radyasyon birlikte çözülür. Araç hızı ve ortam koşulları gerçekçi sınır şartlarıyla temsil edilir. Tj, lens/malzeme limitleri ve ısıl gerilme değerlendirilir; buğulanma riskleri için nem–hava akışı ve menfez yerleşimi incelenir. Tasarım iyileştirmeleri somut ısı yolu ve havalandırma önerileri içerir.
Öne Çıkanlar
- Tj–Tc–Ta ilişkisi ve limit denetimi
- Doğal/zorlanmış konveksiyon, radyasyon modeli
- Buğulanma/yoğuşma risk analizi
- Isı emici, TIM ve yerleşim optimizasyonu
- Karşılaştırmalı sıcaklık haritaları
Kapsam ve Yaklaşımımız
Otomotiv aydınlatma modüllerinde optik performansın sürdürülebilmesi ve malzeme dayanımı doğrudan ısıl yönetim ile ilişkilidir. Far içindeki LED/LD (laser diode) kaynakları, sürücü devresi ve optik elemanlar (reflektör, mercek, light guide) ısı üretir; bu ısı, muhafaza ve hava akımı yardımıyla dışarı atılır. Çalışmalarımızda LED çipleri için üreticiye özgü termal direnç ağı (junction–case–board) ile güç haritası modellenir; PCB, ısı emici ve muhafaza arasında iletim; far içindeki doğal veya fanlı konveksiyon ve önemli durumlarda radyasyon birlikte çözülür.
Farın gerçek montaj yönü, araç hareket hızı ve dış ortam koşulları (kış/trim) sınır şartı olarak uygulanır. Kritik değerlendirme metrikleri; LED birleşim sıcaklığı (Tj), lens/PMMA ve PC parçaların sıcaklık limitleri, yapıştırıcı/TIM bölgelerindeki ısıl gerilme ve buz/yoğuşma oluşum riskidir. Ayrıca buğu/yoğuşma analizleri için far içindeki hava nemi ve havalandırma menfezleri modellenerek iç yüzeylerde çiğ noktası karşılaştırması yapılır.
Tasarım önerileri; ısı emici kanat sayısı ve kalınlığı, havalandırma yolunun düzenlenmesi, ısı borusu veya ısı iletken ped/sürücü yerleşimi gibi somut değişiklikleri içerir. Sonuçlar; Tj–Tc–Ta ilişkisi, yüzey sıcaklık haritaları, akış çizgileri ve iyileştirme yüzdeleri ile raporlanır; böylece hem optik performans korunur hem de bileşen ömrü uzatılır.
Simülasyon Videosu

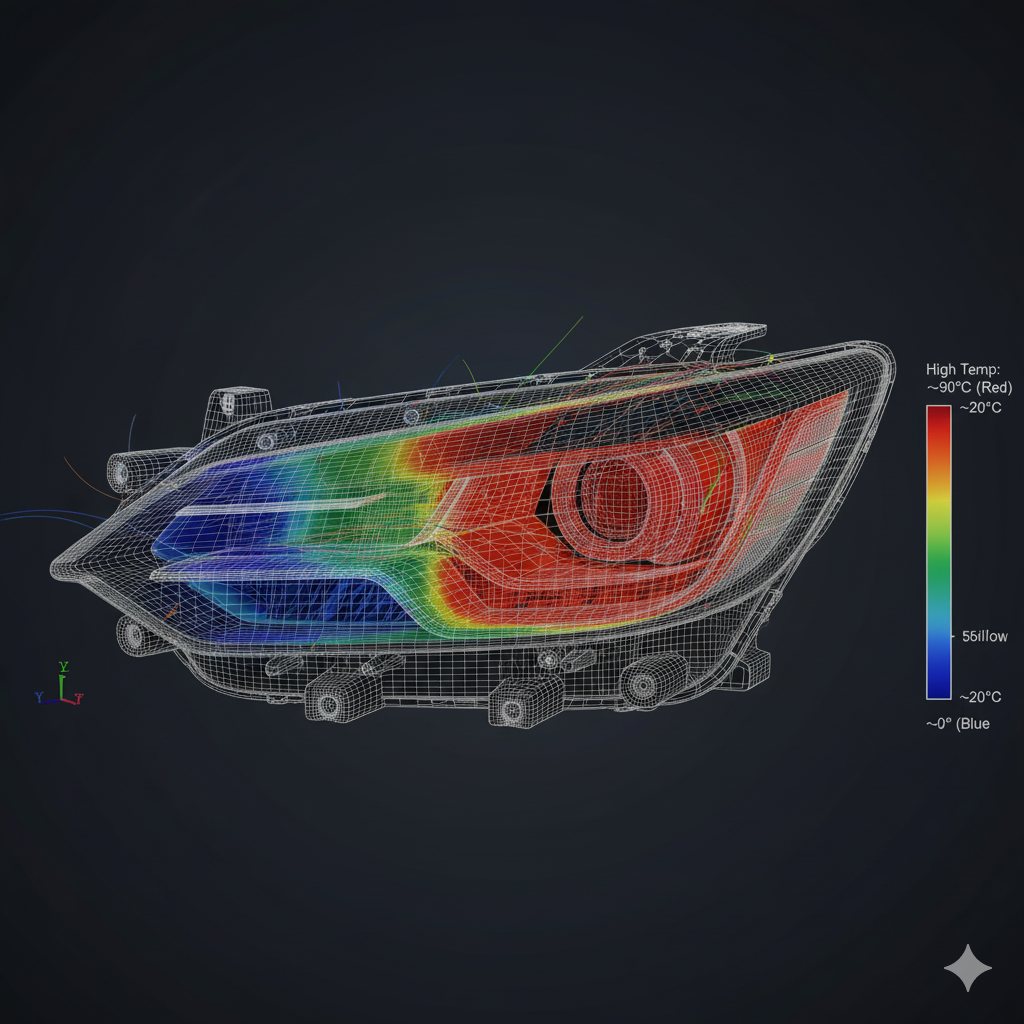

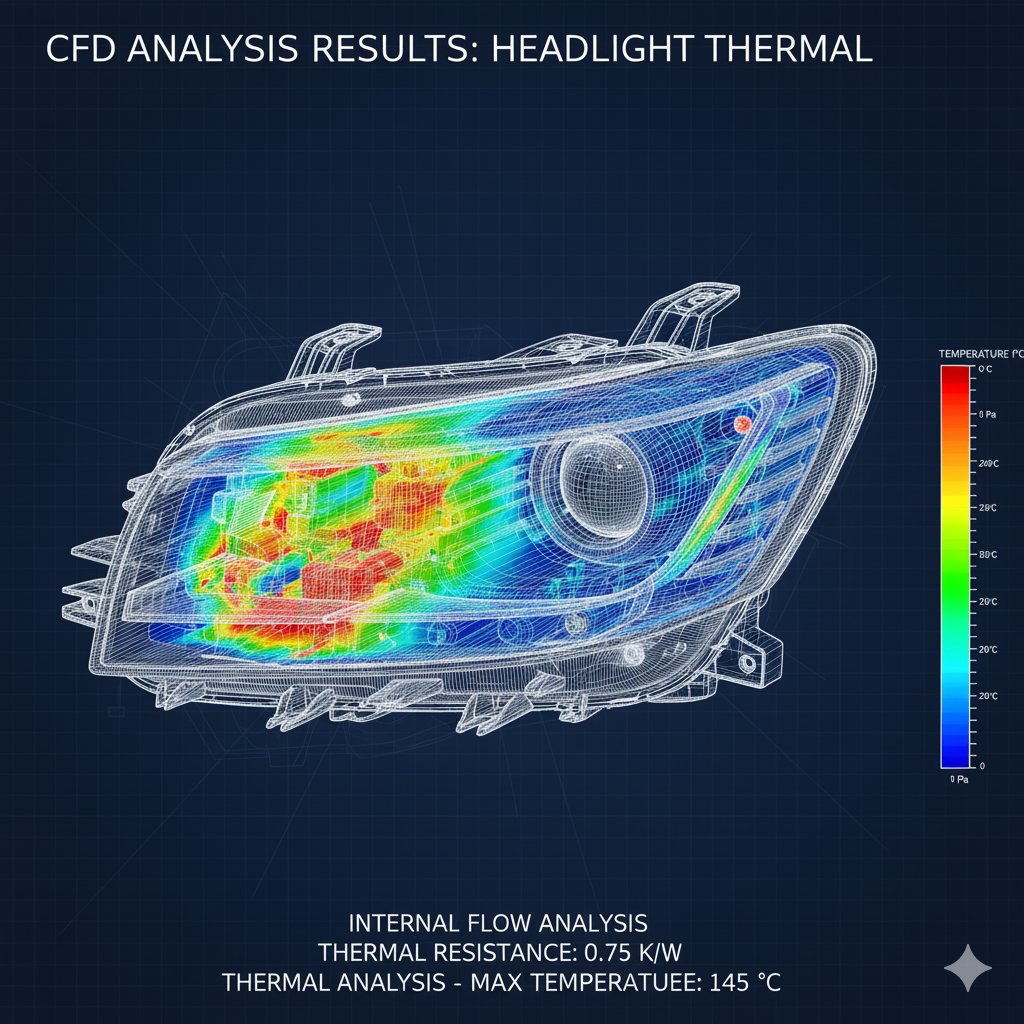

Analiz Görselleri
