Statik analiz, yüklerin zamanla değişmediği veya çok yavaş değiştiği durumlarda bir yapının dengedeki tepkisini belirlemek için kullanılır. Amaç; gerilme–şekil değiştirme dağılımlarını, güvenlik katsayısını, maksimum yer değiştirmeleri ve olası akma/yorulma başlangıç bölgelerini tespit etmektir.
Öne Çıkanlar
- Von Mises ve asal gerilme dağılımları
- Güvenlik katsayısı ve rijitlik/defleksiyon kontrolü
- Cıvata ön yükü, ısıl genleşme ve montaj gerilmeleri
- Lineer ve nonlineer statik çözüm seçenekleri
- El hesabı ve strain gage ile doğrulama
Kapsam ve Yaklaşımımız
Tipik girdiler; malzeme özellikleri (E, ν, akma dayanımı), sınır koşulları (sabit mesnetler, simetri), dış yükler (kuvvet, basınç, ağırlık) ve temas/bağlantı tanımlarıdır. Sonlu elemanlar yöntemiyle, denge denklemleri altında kesitlere düşen gerilmeler (von Mises, maksimum asal) ve birikmiş plastik şekil değiştirmeler hesaplanır. Tasarım açısından, izin verilen gerilme yaklaşımı veya akma/çökme kriterlerine göre emniyet payı çıkarılır; rijitlik/defleksiyon limitleri (örn. servis L/defleksiyon oranı) kontrol edilir.
Statik analiz, braket, şasi, ısı eşanjörü gövdesi, PCB taşıyıcıları, basınçlı kap nozulları gibi pek çok parçanın dayanım–rijitlik optimizasyonunda temel araçtır. Montaj ön yükleri (civata sıkma), sıcaklık kaynaklı genleşme ve üretim toleranslarından doğan montaj gerilmeleri de statik çerçevede modellenebilir. Kritik bölgelerde ağ inceltme ve gerilme yoğunlaşmalarının (kör köşe, delik kenarı) yakalanması sonuç güvenilirliğini artırır.
Lineer statik, küçük şekil değiştirmeler ve lineer malzeme varsayımıyla hızlı sonuç verir; ancak büyük yer değiştirmeler, temas/kilitleme veya plastikleşme bekleniyorsa nonlineer statik çözüm tercih edilir. Doğrulama için basit el hesapları (kiriş teorisi, basit kabuk formülleri) ve test–simülasyon korelasyonu (strain gage, yük–defleksiyon eğrileri) önerilir. Sonuçların, gerçek kullanım senaryosunu temsil eden yük durumlarıyla değerlendirildiğinden emin olmak, statik analizden gelen tasarım kararlarının güvenilirliğinin anahtarıdır.

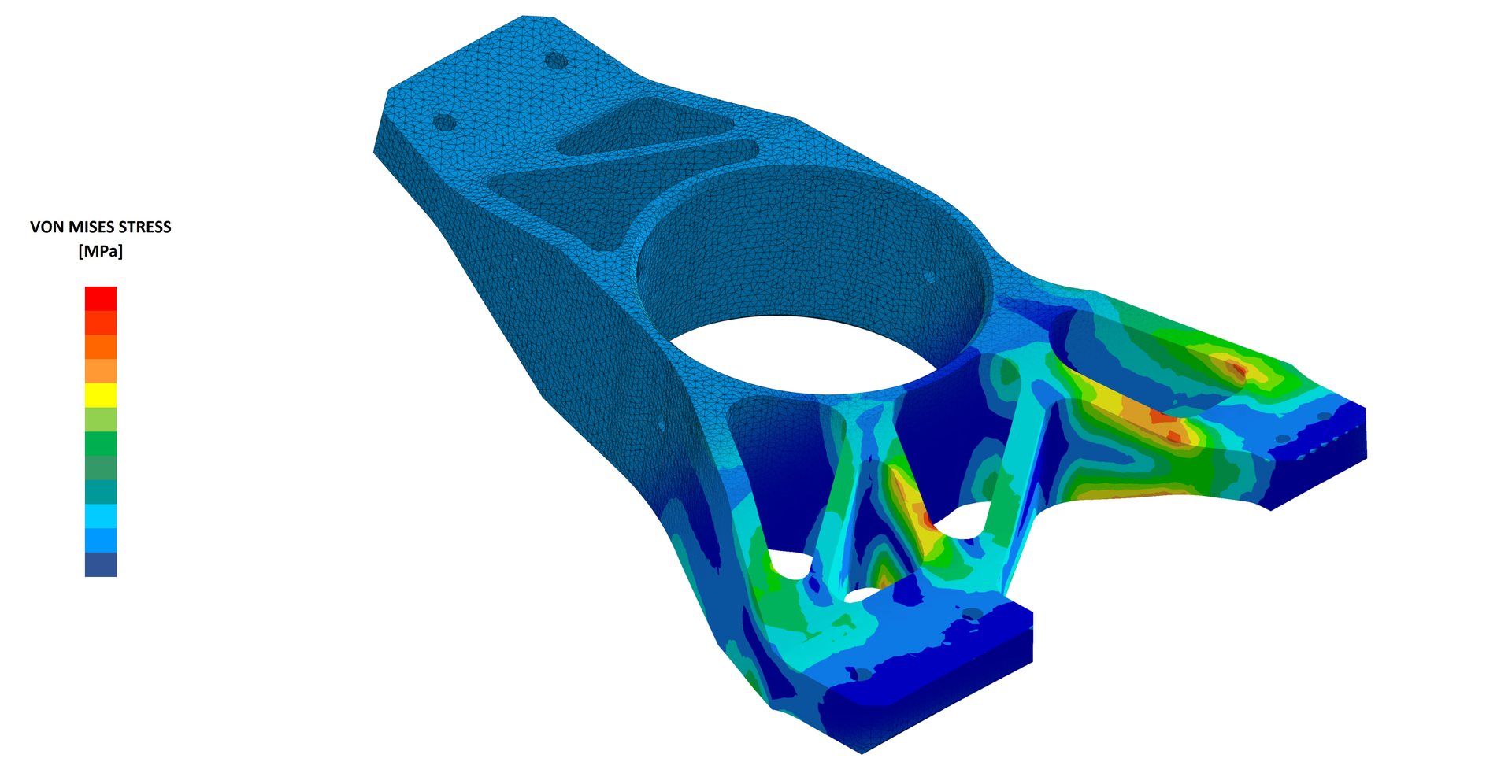

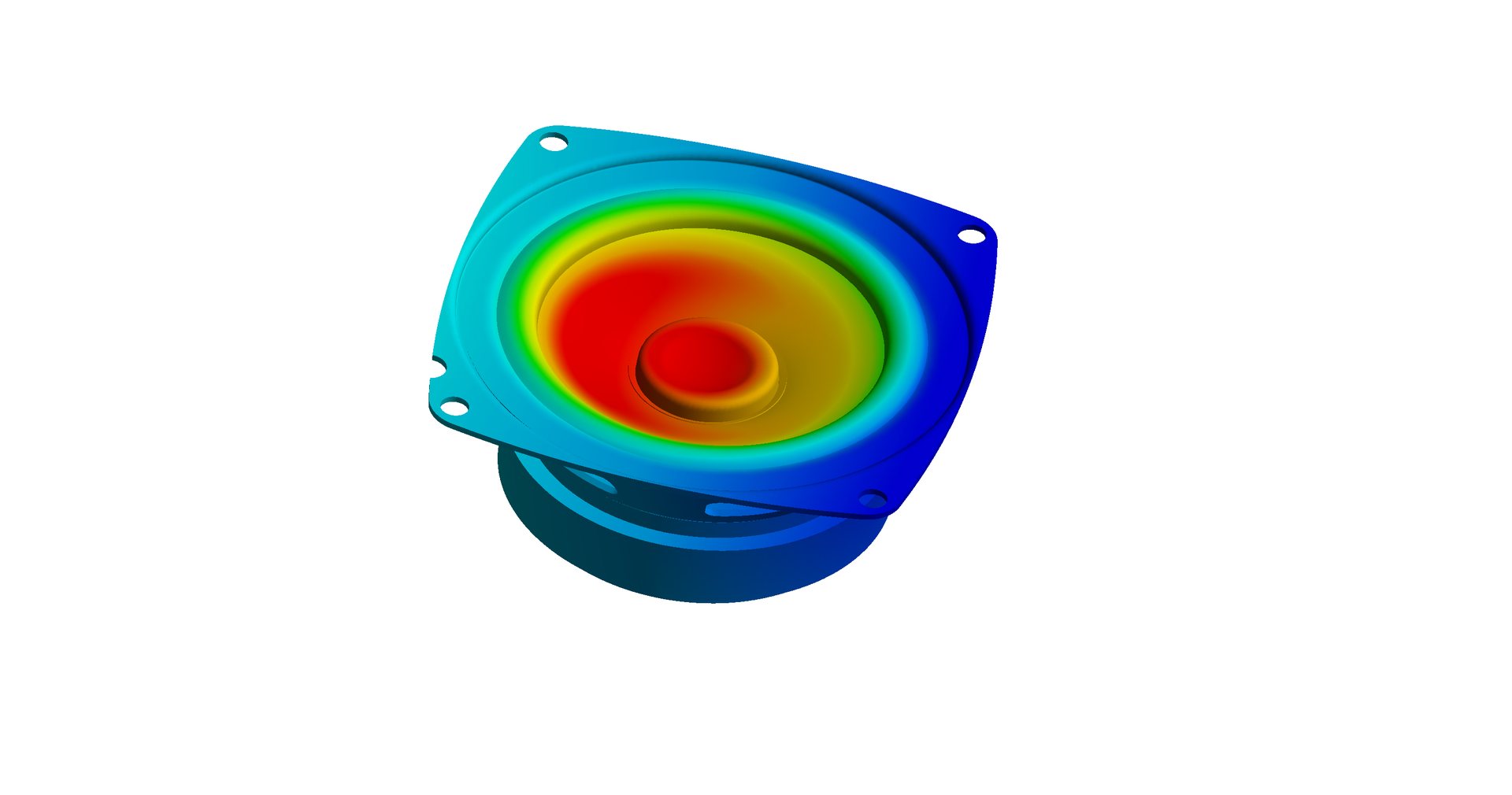

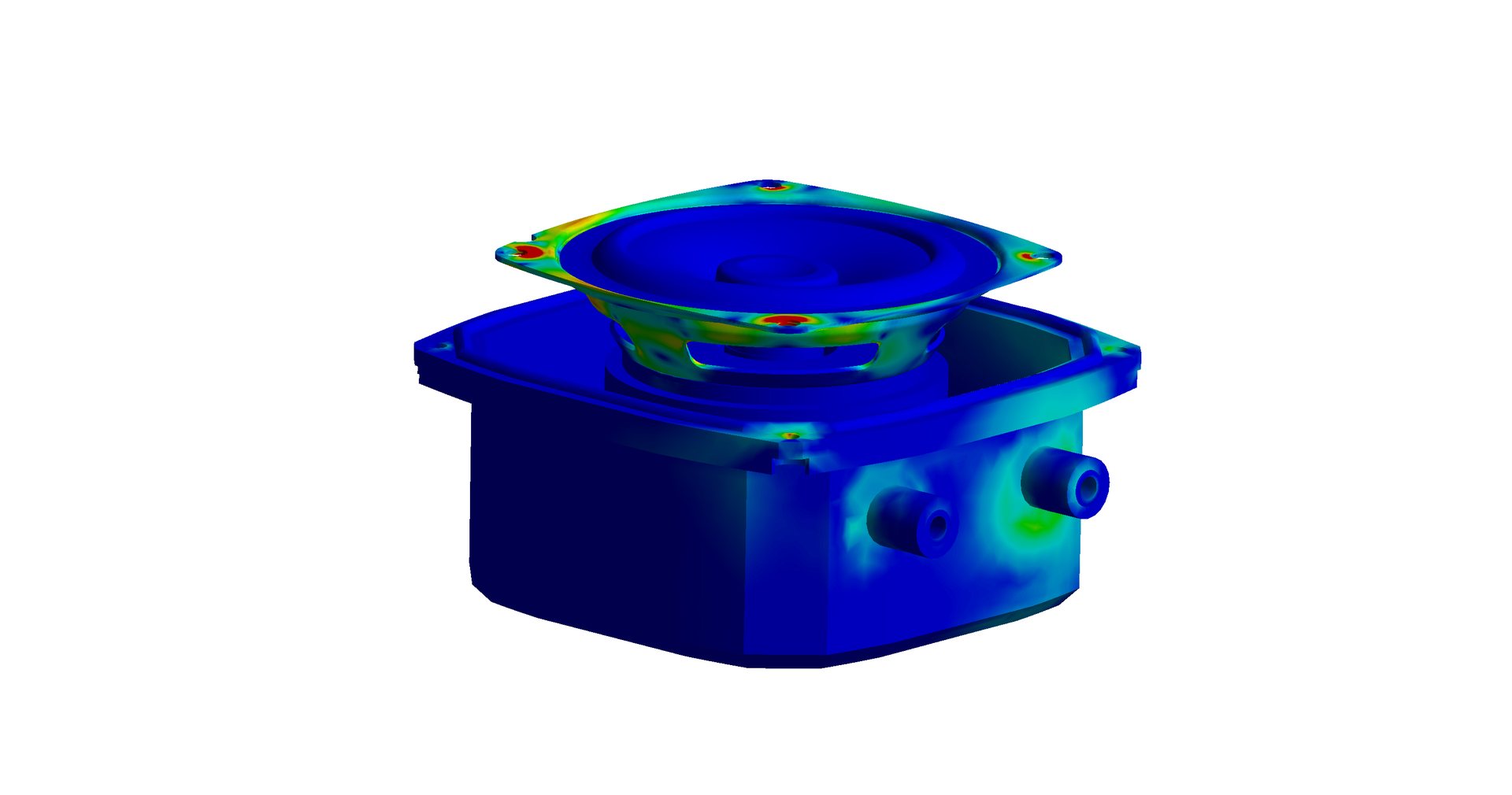

Analiz Görselleri
